分支電纜與密集式母線槽在施工安裝時的對比

　1、敷設安裝的靈活性對比

　分支電纜由生產廠商根據大樓電氣垂直管弄井內配電系統的實際尺寸（主要是層高、每層分支接頭位置等），在工廠里生產出來，在發貨裝運前進行測試以后，和普通電纜一樣，繞在木制線盤上的。與密集式母線槽相比，分支電纜使現場安裝更方便，更便于管理。實際敷設有兩種方式：從下往上拉起和從上往下放下。從下往上，是在管弄井頂層設置一轉架，用電纜夾緊裝置（由廠商提供），把分支電纜從敷設開始層吊起。從上往上，則是把分支電纜盤運到敷設終止層，從上往下慢慢放下。電纜放好后，用木制固定夾或支座在每層直接固定在墻上，也可與其他普通電纜一起沿電纜橋架敷設。

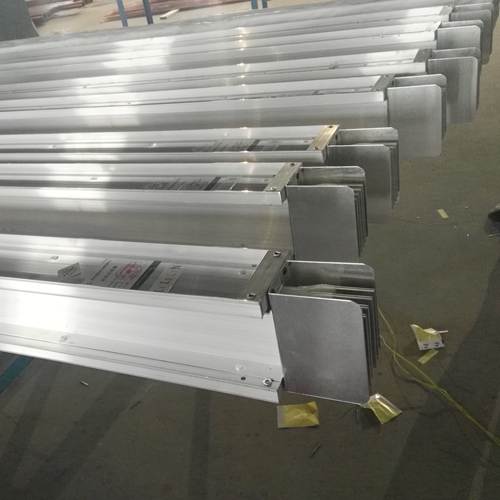

　分支電纜的敷設對安裝人員的素質要求較低，不同于母線槽出廠后必須在現場連接拼裝。母線槽在用螺栓連接時要保證適中的接頭力矩，這對安裝工人的要求較高。普通的母線槽廠家在現場安裝時對這方面沒有要求，安裝人員也僅用普通扳手憑感覺擰緊螺栓。實際上，現場螺栓連接得過緊、過松都會對母線的內在性能質量產生潛在的影響。

　2、產品結構的適用性對比

　分支電纜一般敷設于高層建筑電氣垂直管弄井內。眾所周知，高層建筑受風荷載等因素影響，其主樓筒體在正常使用條件下會產生搖擺晃動現象。對于框架結構主體的高層建筑而言，這種搖晃引起的前后左右偏移隨層高的加大而增大。普通100m不到的高層建筑（超過100m稱之為超高層建筑），其引起的偏移量 大要達到近20cm。超高層建筑的偏移量還要大。也就是說，要求上下對齊的電氣管弄井預留孔存在著較明顯的動態偏移。這種現象，對分支電纜不存在問題，而對母線槽卻有影響。因?yàn)榉种щ娎|屬柔性結構，母線槽則是剛性物體，安裝完畢后的母線槽對大樓的搖擺晃動現象顯得無所適從，偏移大時可能影響到母線槽的質量和安全，而分支電纜處理這一現象時則顯得游刃有余。

　3、工程管理的經濟性對比

　在相同負荷的情況下，分支電纜與母線槽相比較，材料費用要大大節省。特別是對于630A及以下的母線槽來說，選用同一電流等級的分支電纜，其材料費用（包括附件）的縮減就更加明顯。加上安裝方便，節省了現場施工勞力，總的建筑工程造價就大大壓縮了。當然，分支電纜目前只能做到1000mm截面積，額定電流在1600A左右，而母線槽額定電流 大可以做到5000A。況且，800A及以上電流等級的分支電纜將不具有價格優勢。所以，對于大容量配電干線而言，分支電纜的應用也有它的局限性。
